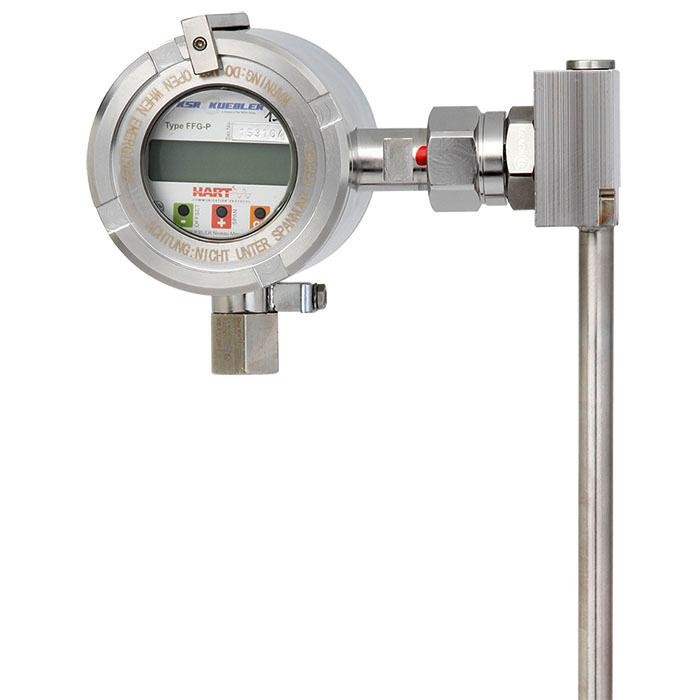

磁致伸缩变送器

液位变送器利用磁致伸缩、高分辨率测量原理对液体进行连续的液位测量，它是基于磁致伸缩的原理来确定浮球的位置。磁致伸缩须与磁翻柱式液位计配套使用。

测量过程由电流脉冲触发。这种电流沿着由磁致伸缩材料制成的导线产生圆形磁场，导线在感应管内部受到张力。在被测点(液位)有一个带永磁体的圆柱形浮子作为位置传感器，其磁力线与脉冲磁场成直角运行。

浮子的磁场拉紧了导线。这两个磁场的叠加会在导线中触发机械波。在传感器外壳的电线末端，压电陶瓷传感器将其转换为电信号。

通过测量信号的时间差，可定义扭转应力波的开始点，从而高精度地确定浮球位置。
