牛眼玻璃板液位计

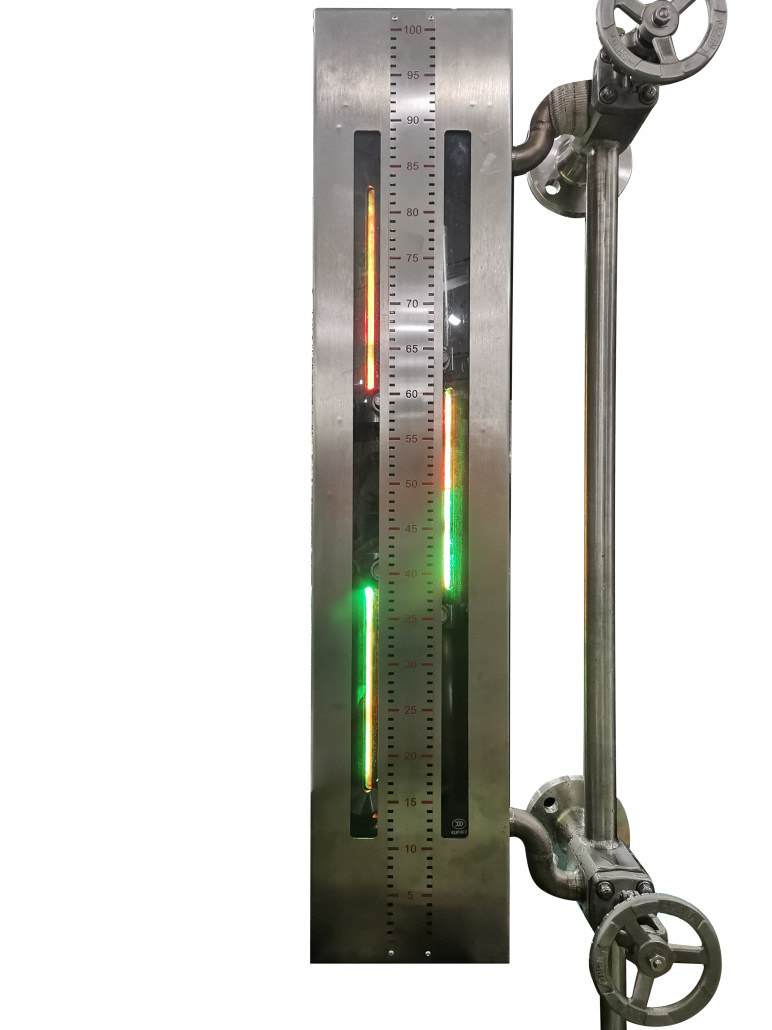

牛眼玻璃板液位计是一种直读式液位计,利用不同波长(颜色)的光线在介质中的折射率不同的原理,结合恰当的结构设计,在照明光源的辅助下实现气红水绿的显示效果,因为典型结构类似牛眼而得名。凭着较高的耐压耐温和耐饱和水蒸气的腐蚀特性,在电力、化工行业的蒸汽锅炉、汽包领域得到广泛应用。

     上海KSR经过两年的时间完成了牛眼玻璃板液位计的设计、模拟、供应商开发、测试、系列标准化工作,拓展了公司液位计产品系列。

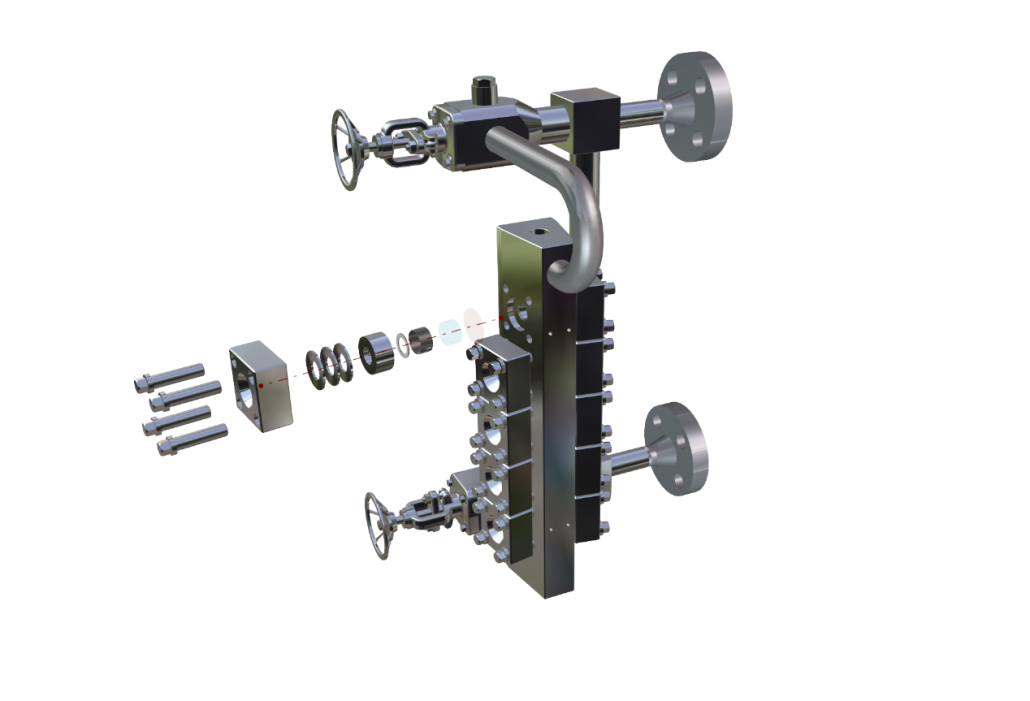

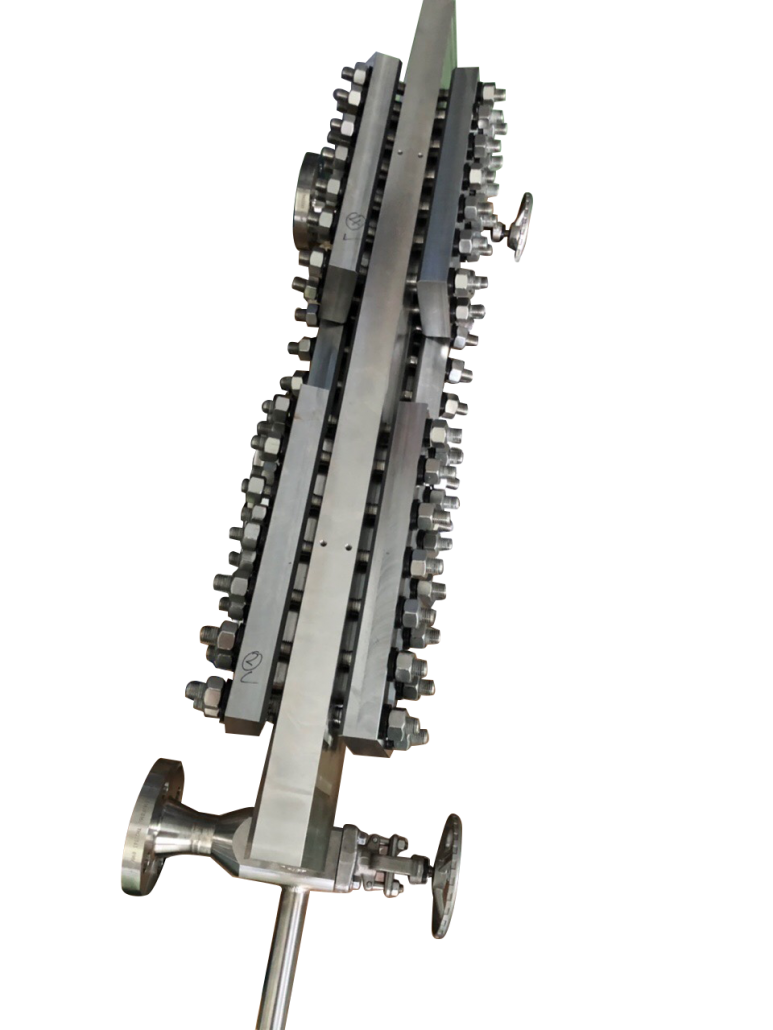

    该系列产品包含牛眼式、平板式两大类,平板式可实现无盲区设计。结构设计符合ASME及GB 150标准,设计压力25MPa,配合云母可耐温375℃。 在研发过程中运用光学设计计算结合试验验证,模拟和优化多种设计结构,实现了红绿双色的最佳显示效果。
